一、GPRS模块应用背景

GPRS模块伴随着物联网的高速发展,被广泛的应用到各种领域的终端产品上;目前GPRS网络已覆盖全国,采用这种方式架设数据采集终端,没有通信距离的限制,加上GPRS模块功耗低,可满足依靠太阳能电池供电的数据采集产品及需远程控制的产品使用。

二、安服优GPRS模块特点

1.模块支持联通,移动物联网数据卡,通信与LED指示灯采用兼容电平,默认3.3V的电平可以适用于5V电平,产品采用5~20V宽电压供电,适用场景更广模块抗干扰能力强,能适应使用在一些电磁干扰强的环境当中。

2.超低功耗,GPRS模块在休眠状态下电流0.9mA,大幅度延长电池供电类通信产品的电池使用寿命。

3.支持一对一通信,一对多 及 多对多 通信模式,极大的方便用户进行组网监控。

4.模块支持标准的TCP/UDP/MQTT网络数据传输协议,另可提供短信或电话功能,实现报警监控,所有操作及配置采用行业标准的AT指令模式操作。

5.模块采用串口通信,用户无需关心复杂的参数设置,只需透过MCU串口与模块通信,大大降低无线通信的开发成本,缩短开发周期,且在自动波特率模式下,模块可自动检测并适应主机应用的波特率。

6.模块支持:阿里云,百度云,腾讯云,中移物联网等云平台,极大的方便客户的应用,模块小巧,采用贴片封装,极易做嵌入式开发。

7.提供开发工程范例,便于用户快速移植至其使用的MCU平台。

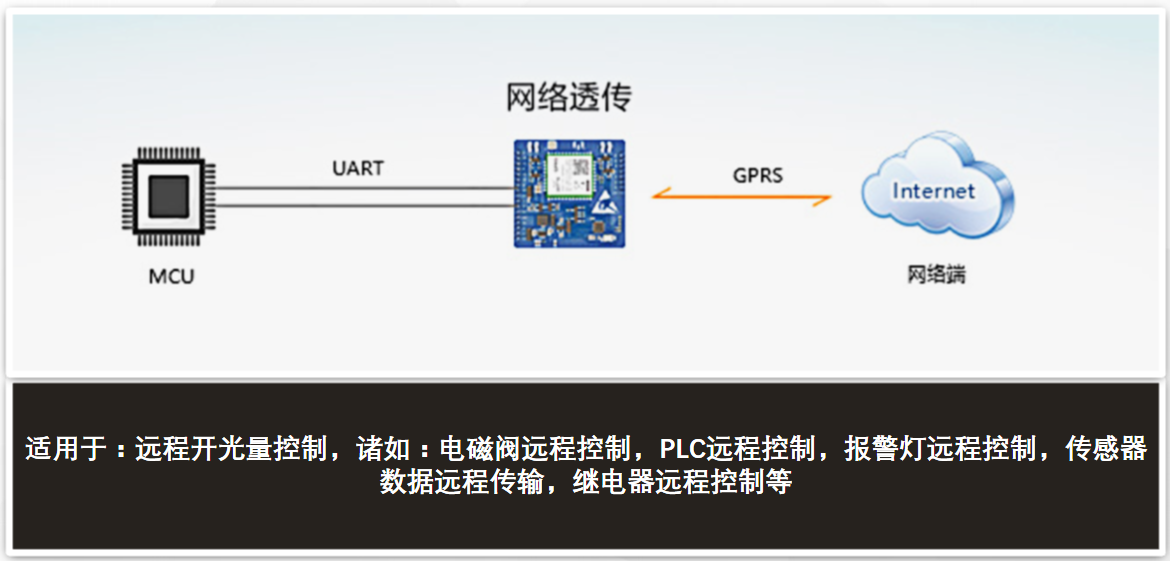

 AFU GRPS模组 基本通信模式一:点对点通信

适用于:远程开光量控制,诸如:电磁阀远程控制,PLC远程控制,报警灯远程控制,传感器数据远程传输,继电器远程控制等

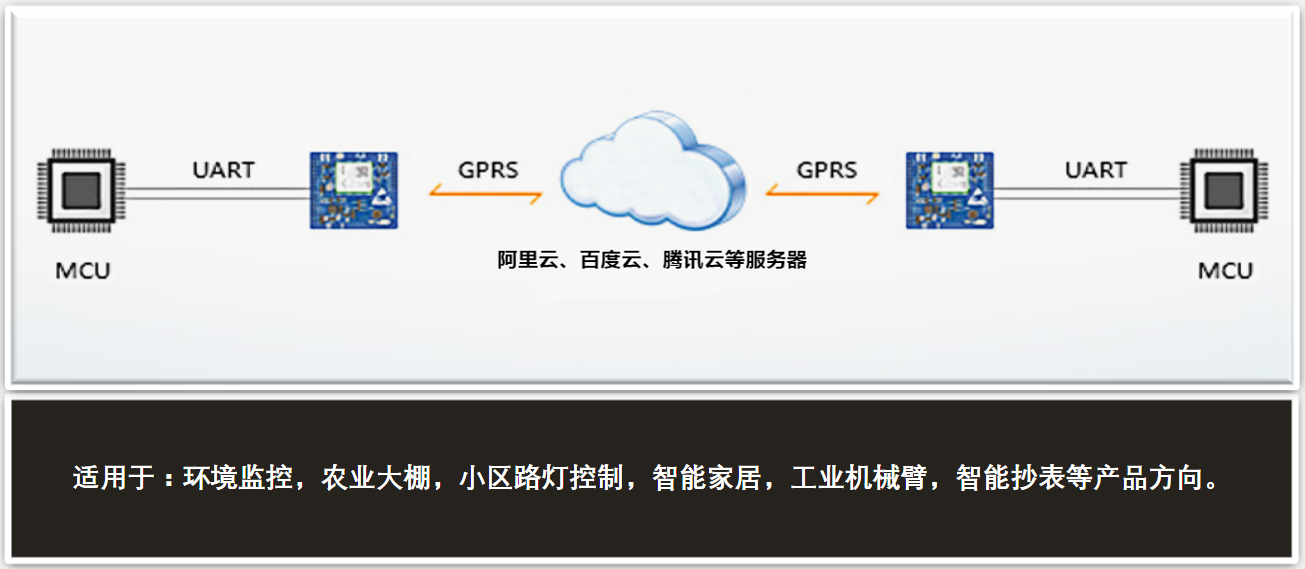

AFU GPRS模组基本通信模式二:点对点通信
适用于:环境监控,农业大棚,小区路灯控制,智能家居,工业机械臂,智能抄表等产品方向。


AFU GPRS模组基本通信模式三:一对多通信
适用于:环境监控,农业大棚,小区路灯控制,智能家居,工业机械臂,智能抄表等产品方向。

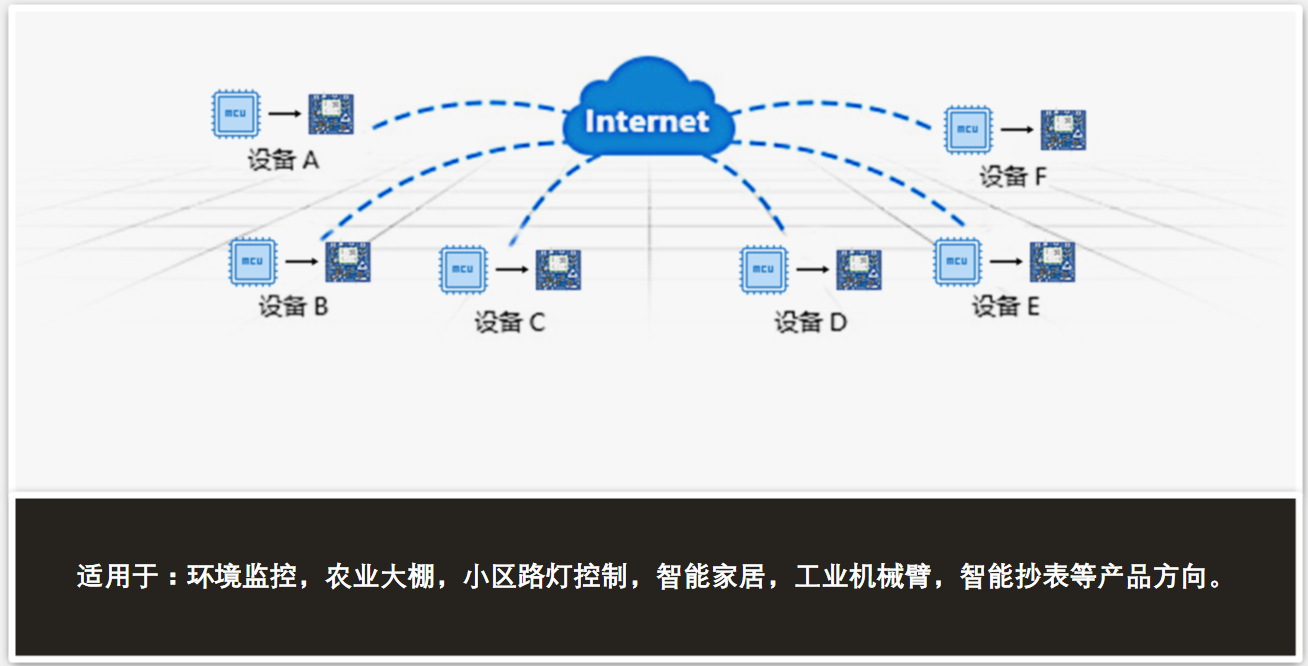

AFU GPRS模组基本通信模式四:多对多通信
适用于:环境监控,农业大棚,小区路灯控制,智能家居,工业机械臂,智能抄表等产品方向。

三、AFU GPRS模块应用场景

工业制造

工业现场短距离取代信号线缆,减少布线,便于管理,提升生产效率

智能家庭

家庭物联网的物理层技术解决方案,绕射性能好,别墅级覆盖无忧

智能农场

精准监控每个作业区详细情况,便于统计管理,第一时间发现潜在风险

酒店方案

支持超大数量接入点,便于后台统一管理,减少巡查人力,提高监管效率

智能路灯

对城市公共照明管理系统进行全面升级,实现路灯集中管控、运维信息化、照明智能化

智能抄表

从根本上解决了目前用水、用电、用气管理的自动化程度低,中间环节多,缴费不及时等

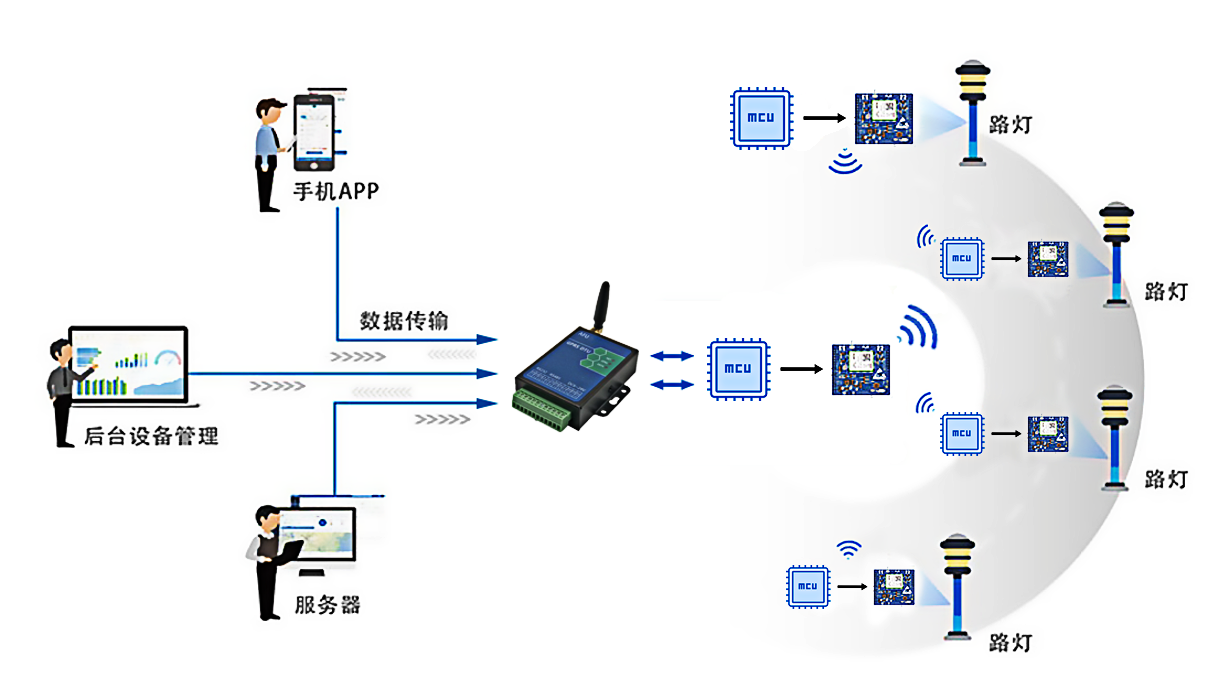

Afu GPRS模块小区智能路灯应用场景示意图

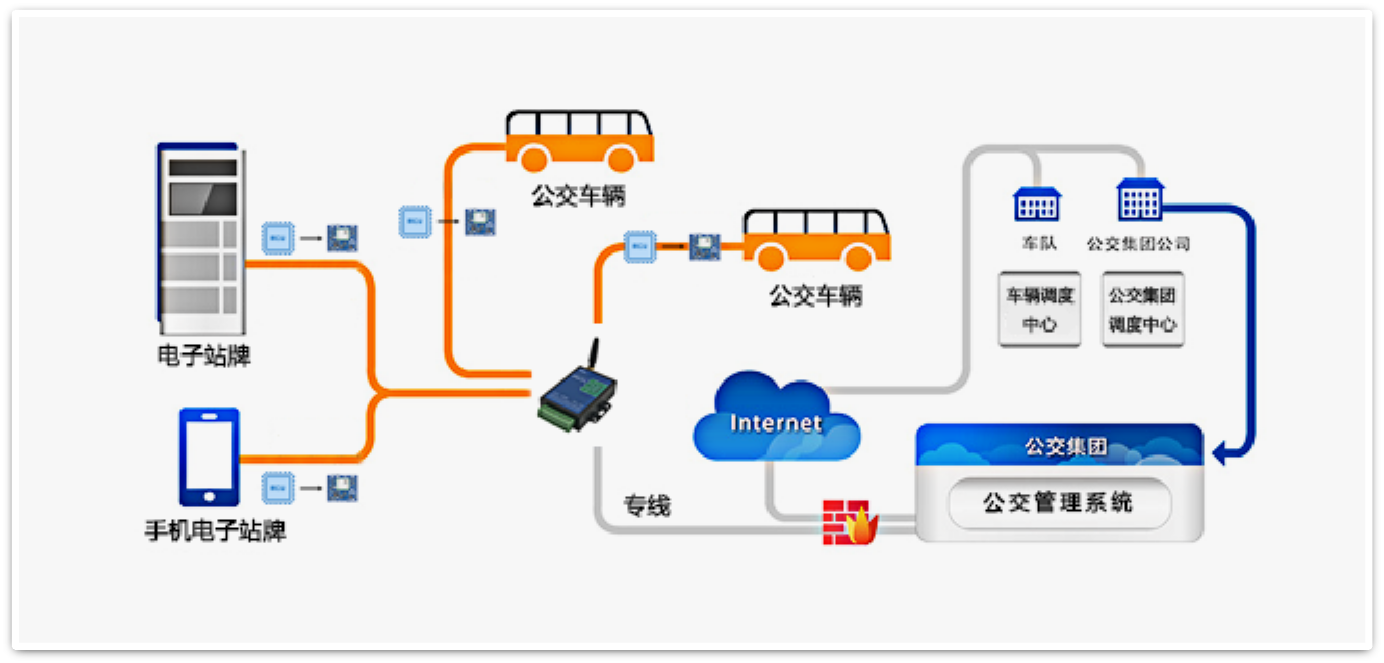

Afu GPRS模块城市公交数据采集应用场景示意图

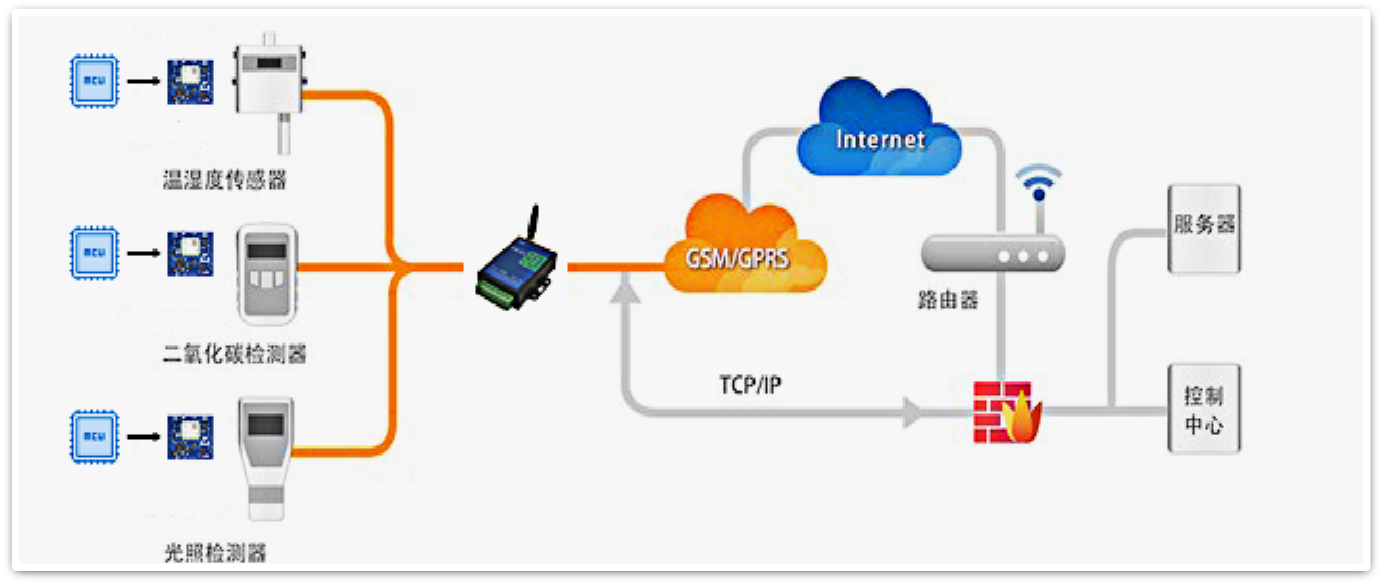

AFU GPRS模块农业物联网环境监控应用场景示意图

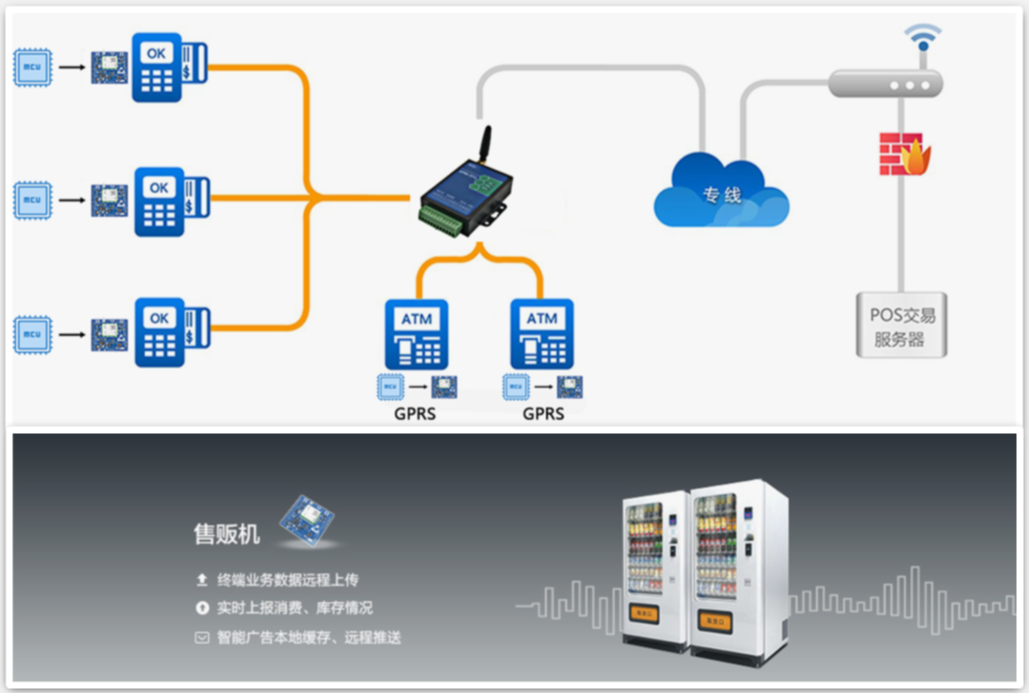

AFU GPRS模块售卖机应用场景示意图

AFU GPRS模块气象站应用场景示意图



四、AFU GPRS模块产品参数

硬件特性
描述
天线选项
IPEX接口
数据接口
TTL@3.3V,可兼容5V通信电平
波特率
支持最大921600bps,默认115200bps
发射功率
Class 4 (2W): GSM850 和 EGSM900 Class 1 (1W): DCS1800 和 PCS1900
耗流(典型值)
48mA@5V(空闲) 22mA@12V(空闲) 0.9mA@20V(空闲)
工作温度
温度-40℃~+85℃
工作电压
DC:5V~20V
尺寸
42×40×9.7 mm
支持频段
四频:GSM850, EGSM900, DCS1800, PCS1900 模块可自动搜寻频率 频段选择可以通过 AT 命令来设置 符合 GSM Phase 2/2+
GPRS 连接特性
GPRS multi-slot class 12 (默认) GPRS multi-slot class 1~12 (可配置) GPRS mobile station class B
GPRS 数据特性
GPRS 数据下行传输:最大 85kbps GPRS 数据上行传输:最大 85kbps 编码格式: CS-1、 CS-2、 CS-3 和 CS-4 支持通常用于 PPP 连接的 PAP(密码验证协议)协议 支持通常用于 CHAP(询问握手认证协议) 协议 内嵌协议: TCP/UDP/FTP/PPP/HTTP/NTP/MMS/SMTP/PING 等。 支持非结构化补充数据业务 (USSD)
