一、 数据采集方案简介

实现工业4.0,需要高度的工业化、自动化基础,不论智能制造发展到何种程度,数据采集都是生产中最实际最高频的需求,也是工业4.0的先决条件,工业数据的采集与管理对提高机器生产效率特别重要,透过数据采集分析可为企业优化生产结构,提升产能及竞争力。
随着产业互联网时代的到来,各行业开始认真思考“数据”带来的商业价值,现代中国的企业正不断地向集成系统、高智能生产设备和高效能生产为显著特征的现代信息化管理迈进,所有的企业都希望能提高生产线上新、老设备的数据采集能力,数据分析能力,获取隐含在数据中的额外商业价值,为企业提高运营质量、加强产品质量管理、开拓市场、提升竞品竞争力,都具有特别重要的意义。

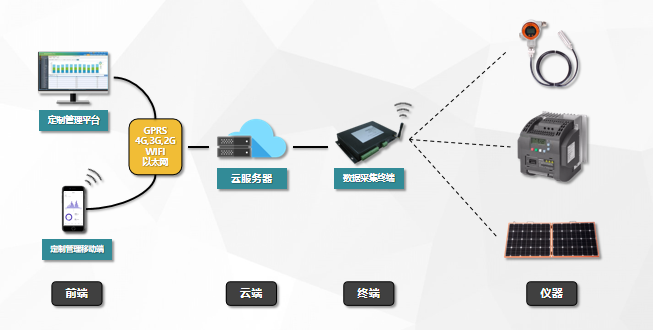

二、 安服优数据采集解决方案

三、 方案优势

①面向工业现场的生产过程优化
在工业现场的应用中,主要是针对制造工艺、生产流程、质量、设备、能耗的优化,在这个过程中提升效能和良率,从而大幅提升生产效率,降低成本。
②面向企业运营的管理决策优化
企业运营的层面,AFU定制管理平台将打通企业运营与现场管理之间的隔阂,比如可将现场消耗情况以及库存管理系统打通,从而可以动态优化库存管理,大幅降低库存成本。
③面向社会化生产的资源优化配置与协同
AFU开放物联平台可以实现企业与用户的无缝对接,形成满足用户需求的个性化定制方案,有效集成不同设计企业、生产企业及供应链企业的业务系统,实现设计、生产的并行实施,大幅缩短产品研发设计与生产周期,降低成本。在外部需求AFU能实现定制化产品服务,对接可实现制造能力的在线租用和利益分配。
④面向产品生命周期的管理与服务优化
AFU定制管理平台可以实现全生命周期的产品追溯、远程维护以及加速迭代敏捷开发等能力.
AFU数据采集解决方案可以做到数据的提取,结构化,并进行有效共享。拥有这些数据以后,就可以为产品开发、生产以及销售和维护提供更好的平台型支持。

四、 数据采集应用场景

物流运输、数字终端、安全防护、消费电子、数据通讯、医疗电子、仪器仪表行业、工业控制网关

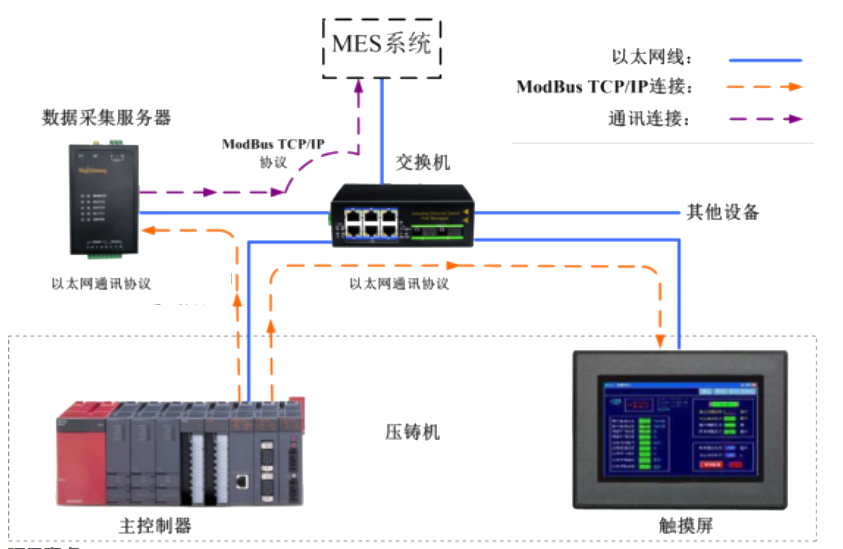

五、 数据采集部分应用场景示意图

六、 参数详情

高精度的AD芯片确保精确采集,灵活的开关量功能满足编码器功能,开关量采集功能,开关量输出功能等。提供外触发功能,便于与其它设备同步采集或外部触发启动采集特别适合于工业控制使用
1. 采用32位高性能MCU;
2. 工业级GPRS移动数据传输模块;
3. 内置后备电池;
4. 4路4-20mA,4路0-10V通用模拟输入接口,通过外部接线切换;
5. 8路通用数字输入接口;
6. 远程用户设置、远程传感器校准
7. 485串口用户设置、485串口传感器校准
8. 终端固件远程升级
①工业级GPRS传输模块,WIFI,3G,4G等多种网络形式,为实时监控提供坚实基础。
②无需现场布线,通过移动网络链接云端服务器,闭环精益管理措施。
③设备数据采集,生产运营监控,支持生产六大可视化场景。

七、 系统功能表

序号
功能
简述
1
能源监控功能系统
智能24小时监测设备采集,监测设备能源使用效率、能耗和排放核算、产能分析预测、设备利用率分析、工艺优化参数分析、数据实时统计分析、智能监测判断设备用电异常,还可以实现智能生成数据报表、远程控制重合闸开关、保护设备生产进度管理、设备产能可视化等功能。
2
图形显示
包括负荷曲线图、饼形图、表计图、趋势图和表格功能。画面种类包括主接线图、操作显示、组态显示、报警及各种表格显示及有关打印。软件把采集的各种数据以数字、文字、图形和语音等数据信息可以直观的显示。
3
事故追查
具备事故回查功能,当事故发生后,可以重放事故前1分钟,事故后5分钟系统重要参数,准确、直观的进行事故分析,并对信息进行记录、对比,查找设备故障、安全隐患,快速定位故障,及时排除设备生产障碍。
4
数据管理
无需现场布线,通过移动网络链接云端服务器,闭环精益管理措施,包括系统安全管理、操作管理、用户权限管理、设备管理等等。系统支持多级密码,登陆、退出、操作均需要相应的权限,针对工程师和操作人员提供不同的权限密码,并对所有系统操作带时标记录。
5
通讯兼容功能
广泛支持国内外主流厂家的设备通讯规约,可方便接入国内外厂家的保护设备和其它相关智能设备,系统支持和其它系统的接口;软件提供WEB、APP服务,客户端可以通过远程PC端查看生产设备的各种界面和参数,移动端可以通过定制化APP查看设备实时数据,并实现远程操作。

八、 产品BOM表

序号
物料分类
物料名称
物料描述
1
单片机
中央处理器CPU、随机存储器RAM、制度存储器ROM、多种I/O口、定时器、计时器、显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器、采样模块、显示驱动电路、串行通信口
用于实现整个数据采集运行的所需硬件
2
输入设备
触摸屏、数字键盘、条码及二维码阅读器、RFID射频识别、红外感应器、激光扫描器、物品检测传感器、高清摄像头、485串口传感器
用于识别使用者的身份确认,设备采集数据并可以通过使用者发出指令控制以及上传存储至服务器
3
输出设备
LED显示屏、表格打印设备、智能移动设备
用于显示设备的数据,通过用户的指令可以更加直观且实时的显示
4
处理设备 控制设备
后台数据库服务器、数据采集终端、Web客户端、系统管理、视频服务器、数据管理系统
用于控制模块的数据采集,实时上传即时的数据信息,存储数据信息,传输指令、监测运行状况
5
网络设备
交换机、工业4G路由器
无线连接设备与后台服务器连接
