一、433M无线模块应用背景

433MHZ是我们国家的免申请段发射接收频率,可直接使用不需要管理,433频段抗干扰强,并支持各种点对点,一点对多点的无线数据通讯方式,具有收发一体、安全隔离、安装隔离、使用简单、性价比高、稳定可靠等特点,只要发射功率足够大,长距离传输时没有问题的。

433MHz无线模块,采用高频射频技术,因此也叫RF433射频小模块。其由全数字科技生产的单IC射频前端与ATMEL的AVR单片机组成,可高速传输数据信号的微型收发信机,对无线传输的数据进行打包、检错、纠错处理。元器件都采用工业级标准,工作稳定可靠,体积小便于安装。适用于安全报警、无线自动抄表、家居及工业自动化、远端遥控、无线数传等等广泛领域,其广泛性和重要性在某些领域甚至是不可替代的。

二、433M无线模块特点

1、功率及灵敏度。

2、多个工作频段,满足用户多方面需求。

3、传输距离远。

4、多信道,多速率。

5、高速无线通讯和大的数据缓冲区。

6、数据启动发送,透明传输,方便用户使用。

7、低功耗,降噪处理。

8、高可靠性,体积小、重量轻。

433M无线模块-音频传输案例介绍

433M音频传输模块发射端,通过咪头采集佩戴者的声音,传输到接收端后由音频输出接口输出到电脑中进行存储,达到监听的效果

由发射机与接收机两部分组成,发射机通过原手环锂电池供电,由主控GPIO控制发射板的电源使能,电源使能后即采样麦克风的音频使用433M无线发射;接收机可接收附近的音频数据,并将数据还原出来,经3.5mm音频端子输出。接收机工作时需与就近的发射板自动配对。

433模块

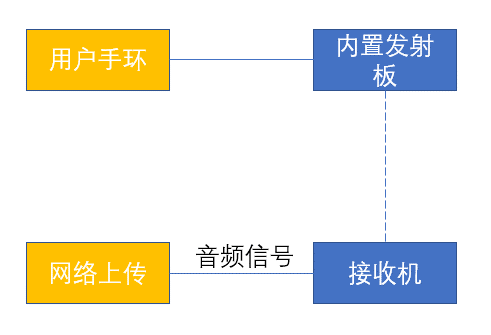

三、系统架构图-模拟场景

433模块

四、433M无线模块功能特色

发射端

主要功能
功能描述
433M无线通讯接口
通过433M无线通讯将音频数据传输到接收端
低功耗
发射时功耗可低于65mA
控制信号唤醒
当电源开关键是开启状态时,此时开启录音并且传输音频流到接收端
供电电压
3.3V给发射端进行供电
传输距离
能穿透一堵墙后传输距离还能达到50~100米
环境降噪
采用算法智能识别环境噪音,优化人声采集
工作电压通讯天线
采用FPC铜线天线紧贴外壳上面
收音咪头
将收集的人声信息转换为电信号,然后发送到接收端基站
发射模块规格
模块≤(20mm*8mm*3mm)

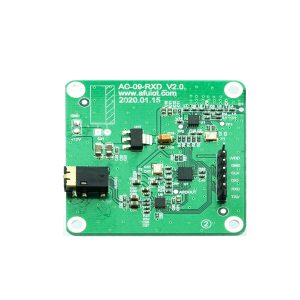

接收端

主要功能
功能描述
433M无线通讯接口
通过433M无线通讯从发射端接收音频流
音频输出调试
通过调试音频输出将音频流转换成电信号到电脑上面进行数据存储
多对一顺序接收
可接收多个发射端的音频传输请求,并且选择最近的发射端接收音频文件,而且在传输过程中,其他的发射端无法向该接收端发送文件,直至该过程完成传输后,才能进行下一个发射端向该接收端发送文件
供电方式
12V给接收端进行供电
通讯天线
采用天线外接的方式

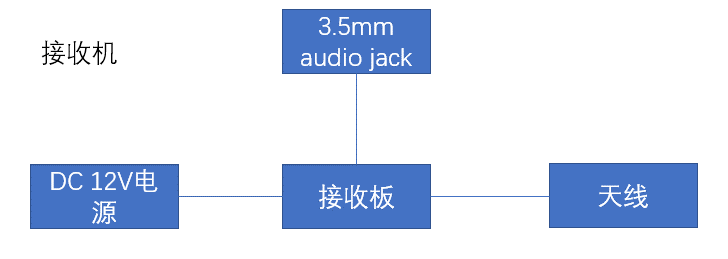

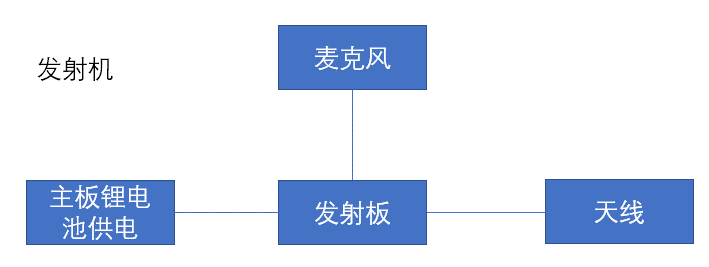

五、433M产品组成架构图

433模块 433模块
